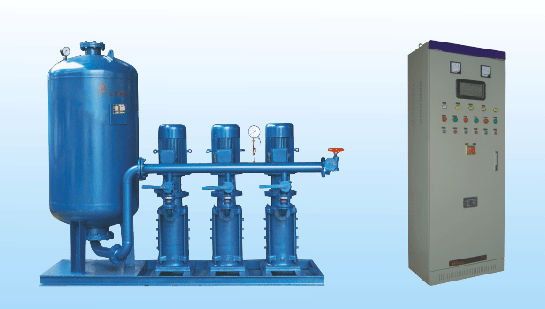

SKJ系列水泵控制柜概 述
SKJ系列水泵控制柜由國際上著名的變頻器、可編程
序控制器、PID控制器和壓力傳感器，及其它低壓電器等組成。它是自動變頻恒壓供水設備的控制部分。該控制柜是引進國際上良好的變頻技術和微電腦控制技術，配合水泵組以設定壓力通過自動控制水泵的電機轉速和自動控制水泵的工作臺數，以達到自動供水的目的。被廣泛應用于高層建筑、生活小區的生活泵和消防泵控制系統。SKJ系列水泵控制柜分為一控一、一控二、一控三、一控四。
SKJ系列水泵控制柜工作原理
SKB變頻控制柜由壓力傳感器所輸出的電信號送至PID控制器運算處理，并將運算結果分別送至可編程序控制器和變頻器，同時與設定壓力值不斷進行比較，自動調節變頻器的輸出頻率，調節電機的頻率，從而調節了水泵電機的轉速，如用水量減少時變頻器調節水泵降低轉速，用水量增加時變頻器調節水泵增加轉速，一直加速到高轉速時，變頻切換為工頻工作。在多臺泵組中，隨著用水量增加，第一臺水泵加速運轉，轉速達到高時，變頻運轉切換為工頻運轉，此時變頻控制切換到另一臺水泵使之變頻調速運轉。

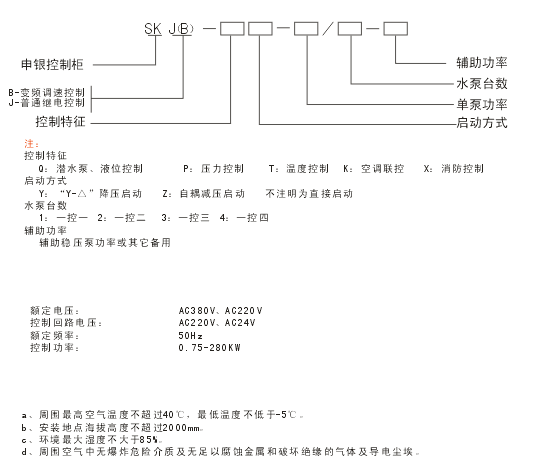

SKJ系列水泵控制柜技術參數
| 額定電壓： | AC380V |
| 額定回路電壓： | AC220V |
| 額定頻率： | 50Hz |
| 儀表反饋信號： | 電壓DC0-10V 電流DC4-20mA |
| 調節方式： | 數字PID |
| 調節精度： | 0.01MPa |
| 壓力范圍： | 0.1～2.7MPa |
| 控制電機容量（單臺）： | 0.75～280KW |
| 控泵臺數： | 1-6臺 |
SKJ系列液位控制型控制柜，主要用于高層建筑和生活小區的污水池排污泵和其它水池給排水泵的控
制，它主要利用水池中和浮球開關所輸出的液位高低信號。自動控制水泵的開機和停機。本液位型控制柜
配用意大利技術的Key浮球開關，具有性能穩定、經久耐用等優點。配用浮球液位計、液位顯示器，可以顯
示液位的高低和超警戒水位報警。
