■XWJ型臥式無堵塞紙漿泵產品概述：
臥式無堵塞紙漿泵,單級紙漿泵,不銹鋼紙漿泵
XWJ型臥式無堵塞紙漿泵是一種新型、節能型紙漿泵，經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等，因此XWJ型紙漿泵是您理想的“好幫手"，同時您的成功也是我們始終的追求。

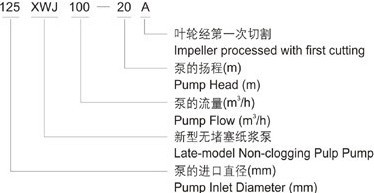

■XWJ型臥式無堵塞紙漿泵型號意義：
■XWJ型臥式無堵塞紙漿泵結構介紹：
1．XWJ型臥式無堵塞紙漿泵為單級單吸懸臂式結構，主要φ泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2．從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向(φ間)排出；
3．泵為后開門結構，維修時可不必拆卸進出管路；
4．泵軸由兩個高精度滾動軸承支承，采用稀油潤滑(20撐機油)；
5．軸封采用機械密封或填料兩種型式；
6．耐磨板與葉輪前側間隙可通過調節螺桿進行調節，以保持葉輪連續運行的高效性；
7．泵和電機由柱銷聯軸器直聯傳動。
該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti，軸材質為40Cr或3Cr13。

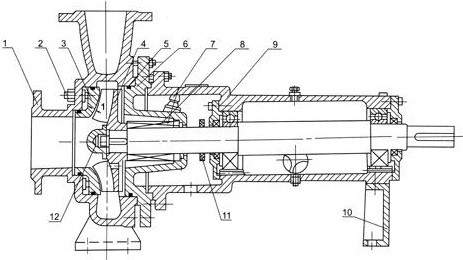

■XWJ型臥式無堵塞紙漿泵結構圖：
| 1 | 泵體 | 7 | 軟管接頭 |
2 | 調節螺桿 | 8 | 填料或機械密封 | |
3 | 耐磨板 | 9 | 懸架部件 | |
4 | 葉輪 | 10 | 支架 | |
5 | O形圈 | 11 | 擋水圈 | |
6 | 泵蓋 | 12 | 葉輪螺母 |
■XWJ型臥式無堵塞紙漿泵產品材料：
該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18NI9Ti。
軸材質為40CR或3Cr13。
■XWJ型臥式無堵塞紙漿泵性能范圍：
流量：20～400m3／h 轉速：1450r／min
揚程：10～32m 功率：1.5～55Kw
■XWJ型臥式無堵塞紙漿泵產品用途：
XWJ型臥式無堵塞紙漿泵可廣泛用于輕工、造紙行業中溫度低于110℃，濃度低于6%漿料的輸送，同時也可用于工業和城市給水、排水等場合。
■XWJ型臥式無堵塞紙漿泵性能參數：
泵型號 | 流量(m3/h) | 揚程 | 轉速(r/min) | 配套電機型號及功率(KW) | |
80XWJ25-12.5 | 25 | 12.5 | 1450 | Y100L1-4/2.2 | |
A | 20 | 10 | Y90l-4/1.5 | ||
80XWJ25-20 | 25 | 20 | 1450 | Y100L2-4/3 | |
A | 20 | 16 | Y100L-4/2.2 | ||
100XWJ50-20 | 50 | 20 | 1450 | Y132S-4/5.5 | |
A | 45 | 18 | Y112M-4/4 | ||
B | 40 | 16 | Y112M-4/4 | ||
100XWJ50-32 | 50 | 32 | 1450 | Y160M-4/11 | |
A | 40 | 26 | Y132S-4/5.5 | ||
125XWJ100-20 | 100 | 20 | 1450 | Y160M-4/11 | |
A | 90 | 18 | Y132S-4/7.5 | ||
B | 80 | 16 | Y132S-4/7.5 | ||
125XWJ100-32 | 100 | 32 | 1450 | Y160M-4/15 | |
A | 90 | 28 | Y160M-4/11 | ||
B | 80 | 26 | Y160M-4/11 | ||
150XWJ200-20 | 200 | 20 | 1450 | Y180M-4/18.5 | |
A | 180 | 18 | Y160M-4/15 | ||
B | 160 | 16 | Y160M-4/11 | ||
150XWJ200-32 | 200 | 32 | 1450 | Y200L-4/30 | |
A | 187 | 28 | Y180M-4/22 | ||
B | 170 | 24 | Y180M-4/18.5 | ||
200XWJ400-20 | 400 | 20 | 1450 | Y225S-4/37 | |
A | 380 | 18 | Y200L-4/30 | ||
B | 340 | 15 | Y180L-4/22 | ||
200XWJ400-32 | 400 | 32 | 1450 | Y250M-4/55 | |
A | 375 | 28 | Y225M-4/45 | ||
B | 340 | 24 | Y225S-4/37 | ||
注：實驗介質為常溫下的清水 | |||||

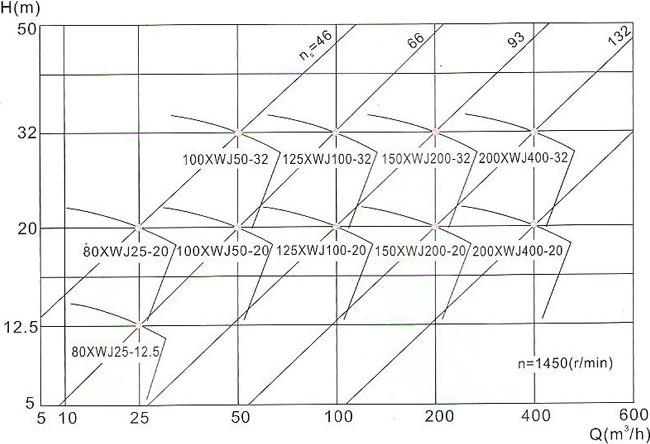

■XWJ型臥式無堵塞紙漿泵型譜圖：
■XWJ型臥式無堵塞紙漿泵使用說明：
1、泵起動前，應按以下要求進行檢?；
1.1、各螺栓是否己緊固；軸承室內是否已注入稀油(油位高為油標中心處)；
1.2、聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻；
1.3、電機轉向是否正確；
1.4、進口閥門是否全開；
1.5、出口閥門是否關閉；
1.6、密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3~0.5)kgf/c?
2、啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。為宜)。
3、泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4、當泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后
再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm)，后擰緊各螺母。
5、泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
6、當泵需停用一段時間時，應排盡泵內積液，以便下次使用。
