■ISW型臥式管道泵產品概述：

isw臥式管道泵,isw管道泵,isw臥式管道離心泵

ISW型臥式管道泵根據IS型離心泵與立式泵的獨特結構組合設計，。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前行業內標準定型推廣產品。

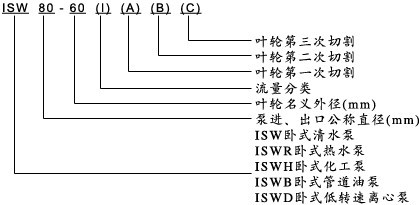

■ISW型臥式管道泵型號意義：

■ISW型臥式管道泵工作條件：

1、 吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
 2、 環境溫度<40℃，相對濕度<95%。
 3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

■ISW型臥式管道泵產品用途：

1、 ISW型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
 2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
 3、 ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
 4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

■ISW型臥式管道泵產品特點：

1、運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。
 2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
 3、噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。
 4、故障率低：結構簡單合理，關鍵部分采用行業內一流品質配套，整機無故障工作時間大大提高。
 5、維修方便：更換密封、軸承、簡易方便。
 6、占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

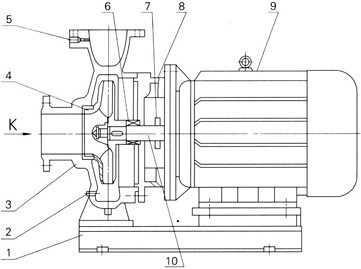

■ISW型臥式管道泵結構圖：

結構見圖：該機組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心式，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機直聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。

■ISW型臥式管道泵性能參數：

ISW、ISWR、ISWH、ISWB、ISWHB型管道離心泵性能參數表：

ISW型管道離心泵|性能參數表二

ISW、ISWR、ISWH、ISWB、ISWHB型管道離心泵性能參數表：

ISWD型管道離心泵|性能參數表三

ISWD、ISWRD、ISWHD、ISWBD、ISWHBD型管道離心泵性能參數表：

ISWD型管道離心泵|性能參數表四

ISWD、ISWRD、ISWHD、ISWBD、ISWHBD型管道離心泵性能參數表：
