■CQF型工程塑料磁力泵產品概述：
CQF型工程塑料磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝良好、具有全密封、無泄漏、耐腐蝕的特點，其性能達到國外同類產品的良好水平。磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。工程塑料磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

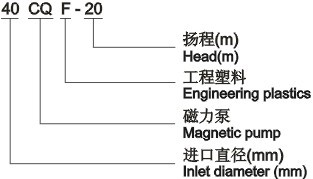

■CQF型工程塑料磁力泵型號意義：
■CQF型工程塑料磁力泵主要特點：
CQF型工程塑料磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造材料，因此它具有良好的抗腐蝕性能，并可以使實輸送介質免受污染。

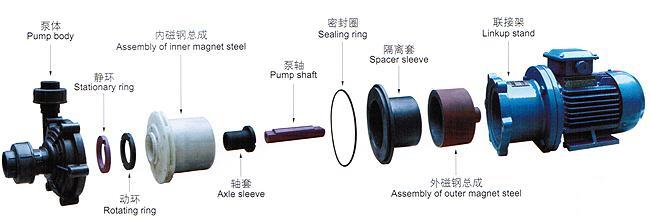

■CQF型工程塑料磁力泵結構爆炸圖：
注：1、泵 體：增強聚丙稀; 2、靜 環：碳化硅或氧化鋁陶瓷；3、動 環：填充F4；4、葉 輪：增強聚丙??；5、密封圈：氟橡膠；6、隔 板：增強聚丙?。?、隔離套：增強聚丙稀；8、外磁：HT200+永磁體；9、轉子：增強聚丙稀+永磁體；10、主軸：碳化硅或氧化鋁陶瓷；11 軸承：填充F4；12、支架：HT200

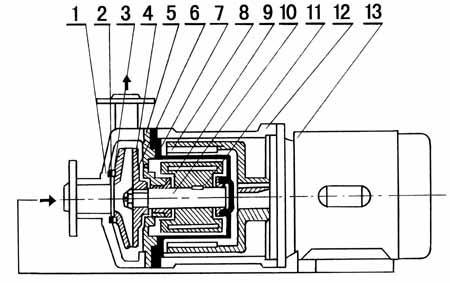

■CQF型工程塑料磁力泵結構圖：
1 | 泵殼 | 2 | 靜環 | 3 | 動環 | 4 | 葉輪 | 5 | 密封圈 | 6 | 隔板 | 7 | 隔離套 |
8 | 外磁鋼總成 | 9 | 內磁鋼總成 | 10 | 泵軸 | 11 | 軸套 | 12 | 聯接架 | 13 | 電機 |
■CQF型工程塑料磁力泵工作原理：
CQF型工程塑料磁力驅動離心泵（簡稱工程塑料磁力泵），通常由電動機，磁力偶合器和工程塑料離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。CQ系列磁力泵型式及基本參數符合JB／TQ786－89《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
■CQF型工程塑料磁力泵產品用途：
CQF型工程塑料磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便。可廣泛用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位 抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送。防爆電動機選用此泵則更為理想。
■CQF型工程塑料磁力泵性能參數：
型號 | 口徑 | 流量(m3/h) | 揚程 | 電機功率(kW) | 電壓 (V) | 材質 | |
進口 | 出口 | ||||||
10CQF-3 | 10 | 8 | 0.9 | 3 | 0.025 | 220 | 工 程 塑 料 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
16CQF-8 | 15 | 15 | 1.8 | 8 | 0.12 | 220/380 | |
20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
25CQF-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | |
32CQF-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | |
32CQF-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | |
40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 | |
50CQF-32 | 50 | 40 | 12.5 | 32 | 4 | 380 | |
65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 | |
65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
注：表中20CQF-12---65CQF-32都可配防爆電機 | |||||||
■CQF型工程塑料磁力泵主要材料耐腐蝕性能（供參考）
介質名稱 | 濃度 | 聚丙烯 | 濃度 | A B C | 濃度 | 不銹鋼 | 濃度 | 陶瓷 | ||||
% | 25℃ | 50℃ | % | 20℃ | 60℃ | % | 25℃ | 50℃ | % | 25℃ | 50℃ | |
硫酸 | 60 | √ | √ | ＜30 | √ | × | ＜5 | √ | × | V | V | |
硝酸 | 25 | √ | √ | 20 | √ | ○ | 70 | V | √ | V | V | |
鹽酸 | 36 | √ | √ | ＜38 | √ | √ | × | V | V | |||
氫氟酸 | 35 | √ | √ | 40 | √ | × | × | 0~100 | × | |||
醋酸 | ＜80 | √ | √ | ＜20 | √ | ○ | ＜20 | √ | √ | V | V | |
氫氧化鈉 | 100 | √ | √ | √ | √ | 70 | √ | √ | ○ | × | ||
重銘酸鉀 | 25 | √ | √ | √ | √ | 40~60 | V | V | 10~20 | V | V | |
溴水 | × | × | ○ | × | ○ | V | V | |||||
乙醇 | √ | ○ | ＜50 | √ | √ | V | √ | V | V | |||
丙酮 | √ | ○ | 10 | ○ | V | V | V | × | ||||
四氯乙烷 | ○ | ○ | × | 50 | V | V | V | V | ||||
氟利昂22 | √ | √ | ○ | ○ | V | V | V | |||||
漂白液 | CL13% | √ | √ | CL12.5% | ○ | ○ | CL12.5% | × | V | V | ||
電鍍液 | √ | √ | ○ | × | V | V | ||||||
照相液 | √ | √ | √ | √ | V | V | V | |||||
符號說明：V -優良. V -良好，0-可用.但腐蝕明顯X -腐蝕嚴重，不適用。
■CQF型工程塑料磁力泵安裝與使用：
一、磁力泵應水平安裝，不宜豎立，塑料泵不得承受管路重量，對于特殊垂直安裝的場合，電機務必朝上。
二、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥。
三、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
四、查電機旋轉方向是否與磁力泵轉向標記一致。
五、電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。
六、泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。
■CQF型工程塑料磁力泵使用注意事項：
一、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成載時空載運轉。
二、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配底閥
三、泵使用中環境應小于40℃、電機溫升不得超過75℃。
四、被輸送的介質及其溫度應在泵材允許范圍內。工程塑料磁力泵的使用溫度＜60℃，金屬泵的使用溫度小于100℃，輸送吸入壓力不大
于0.2MPa，大工作壓力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S的不含硬顆料和纖維的液體。
五、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
六、磁力泵運行500小時后，應拆軸承和端面動環的磨損情況若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更
換軸承和軸向動環。
