■1W系列單級旋渦泵產品概述：
1W系列單級旋渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防防穩壓、熱效換機組、農業遠程噴灌等部門有廣泛的應用。

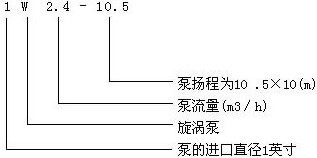

■1W系列單級旋渦泵型號意義：
■1W系列單級旋渦泵結構圖：
| 1 | 電機軸 | 8 | 泵軸 |
2 | 鍵 | 9 | 泵架 | |
3 | 填料壓蓋 | 10 | 擋水圈 | |
4 | 泵體 | 11 | 軸承蓋乙 | |
5 | 填料 | 12 | 軸承 | |
6 | 鍵 | 13 | 螺母 | |
7 | 葉輪 | 14 | 軸承蓋甲 |
泵體4與電機法蘭連接，泵軸8裝在電機軸頭上是動配合，鍵2在鍵槽內可自由滑動。
葉輪7與泵軸8也是動配合，運轉時能自動調整葉輪二面的間隙。泵裝好后旋轉泵軸轉動應輕松，不可有輕重現象，葉輪在泵內轉動應無摩擦噪音。葉輪與泵體泵蓋之間的間隙應在0.10~0.20毫米范圍內，并可用紙墊調整。
■1W系列單級旋渦泵使用范圍：
1W系列單級旋渦泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。
因此，它是有廣泛用途，我們真誠地向用戶推薦這種新產品。
■1W系列單級旋渦泵性能參數：
型號 | 流量 | 揚程 | 轉速 | 功率 |
1W2.4-10.5(單級) | 2.4 | 105 | 2900 | 3 |
1W2.5-12(單級) | 2.5 | 120 | 2900 | 3 |
25W-25(單級) | 1.44 | 25 | 2900 | 0.75 |
32W-30(單級) | 2.88 | 30 | 2900 | 1.5 |
32W-75(單級) | 2.88 | 75 | 2900 | 4 |
40W-40(單級) | 5.4 | 40 | 2900 | 4 |
40W-90(單級) | 5.4 | 90 | 2900 | 7.5 |
50W-45(單級) | 9 | 45 | 2900 | 5.5 |
65W-50(單級) | 14.4 | 50 | 2900 | 11 |
1.58D-0.7(單級) | 2.4 | 105 | 1450 | 3 |
■1W系列單級旋渦泵使用說明：
（一）1W2.4-10.5單級旋渦泵：
1、泵與二級50周波電機直聯。
2、泵在第一次啟動前，需向進口管路及泵內注滿液體。
3、啟動前必須把出口閥門打開，以減輕電機起動負荷。
4、輸送液體內切不可混有顆粒雜質等物，以防進入泵內打壞葉輪。
5、填料室處應保持有正常漏水。
6、本廠生產的1W2.4-10.5旋渦泵有墊料密封和機械密封二種供用戶選擇。
